案例簡介：
一、項目背景 上海浦東新區自來水總公司創建于1961年10月，浦東開發開放以來，發展速度和發展規模得到了迅速提升。目前，公司下轄兩個地面水廠和19座深井泵站，日制水能力已從當
詳細介紹：
一、項目背景
上海浦東新區自來水總公司創建于1961年10月，浦東開發開放以來，發展速度和發展規模得到了迅速提升。目前，公司下轄兩個地面水廠和19座深井泵站，日制水能力已從當年的1500立方米發展到今天的28萬立方米，供水管網(DN100及以上口徑輸水管)長達564公里，擔負著新區東片160平方公里范圍內的川沙、機場、唐鎮、合慶、張江以及北蔡、金橋七個鎮的94個村、33個居委會、50多萬人口和4200多家機關企事業單位的供水任務。
人們的生活離不開自來水，而供水管網承擔著將自來水從水廠輸送到千家萬戶的重任，把供水管網稱作"城市的生命線"一點也不為過。近幾年來，公司在改善水質、改進服務、改造低壓管網方面投入了大量資金，做了大量工作。目前，供水管網都已連成蜘蛛狀的環狀管網，遍布在城區各個角落，環環相通的供水管網，不僅均衡了地區服務壓力，而且使市區的所有水廠縮小了供水半徑，有效的實施對置互補供水。面對著如此龐大而復雜的供水管網，自來水集團始終在圍繞"節"字做文章，在管網的管理、養護、維修及優化調度方面采取了一系列行之有效的措施，不斷提高供水管網的安全保障度。
二、用戶需求
目前浦東新區自來水公司采用通過巡檢車輛及巡檢人員對供水管網的巡視保證其供水安全，發現異常狀況及時處理，提高供水管網的安全保障度。
浦東新區自來水公司的供水管網巡檢工作的管理目標是能降低成本、提高工作效率以及管理水平。巡檢車輛巡查管理系統需達到以下3點要求：
1、保證巡檢車輛按時按指定路線有效巡檢、定時定量地完成上級指派的巡檢工作。
2、可直觀掌握巡檢車輛在特定的時間段的巡檢狀況。
3、各級領導及相關部門可以方便的通過局域網或INTERNET查詢巡檢的情況。

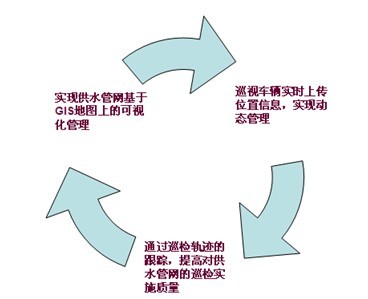

Great自主研發車輛GPS巡檢管理系統具有以下特性來保證管網的巡檢質量：
1、實現供水管網基于GIS地圖上的可視化管理
2、巡視車輛實時上傳位置信息，實現動態管理
3、通過巡檢軌跡的跟蹤，提高對供水管網的巡檢實施質量
三．系統概述
1. 系統簡介GREAT車輛 GPS巡檢管理系統是借助GPS，GIS，GPRS網絡等技術，針對自來水行業開發的對供水管網巡檢的管理工具。該系統可以很好地解決現有巡檢管理工作中的一些不便與不足，大大提高管理的質量和效率。
GPS定位技術 | 高精度、高速度、全天候和全球性對 |
GIS地理信息系統 | 在計算機系統中對地圖的顯示和管理 |
GPRS網絡技術 | 高速傳輸、按量計費、自如切換全面 |
整個系統充分利用公共通訊網絡進行GPS車輛定位和地理信息查詢，系統設計為多重構架的監控系統， GPS智能終端接收衛星發來的定位數據，計算出自身所處地理位置的坐標。經過處理后與系統地圖客戶端上的電子地圖匹配，在地圖上顯示坐標，清楚和直觀的掌握車輛的動態位置信息，解決巡檢車輛巡檢到位問題，提高供水管網的安全保障度。

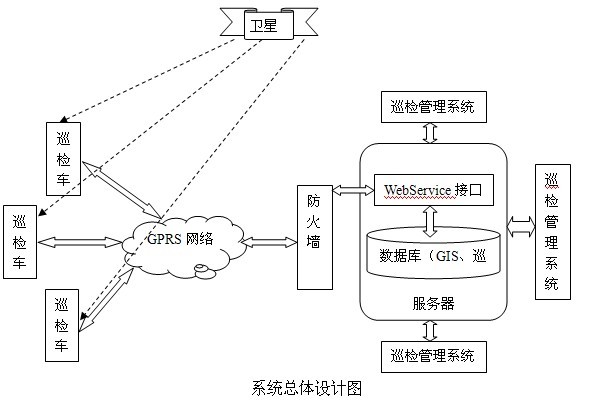

2、系統原理
系統由GPS智能終端和系統管理平臺利用GPRS網絡組成一個實時巡檢管理系統。巡檢車輛攜帶GPS智能終端，定時自動向管理中心通過GPRS網絡發送位置信息。管理人員可通過系統管理平臺直觀的監督巡檢車輛的巡檢狀態。
I GPS智能終端：車載設備由GPS主機、GPS天線、GPRS天線、電源線以及ACC控制線。
2.體積小：隱蔽安裝方便；2.功耗低：對原車電瓶幾乎沒有影響；
3.穩定性好：工業級芯片，專業的抗干擾處理，多級的電源保護，設備運行良好。II 系統管理平臺
采用SQL2000網絡型數據庫
MO GIS平臺
支持C/S結構
可遠程維護，自動版本升級
車輛實時定位
巡檢軌跡回放
四．系統功能
系統通過對巡檢車輛定時定位和軌跡回放使管理者在第一時間輕松獲得真實完整地巡檢實施情況，以科學化、信息化的管理模式對巡檢車輛的管理，保證了供水管網的正常運行。
功能模塊 | 實現功能 | 說明 |
GPS實時定位模塊 | 車輛實時定位 | 在地圖上查詢巡檢車輛目前所處的位置 |
GPS軌跡回放模塊 | 車輛運動軌跡回放 | 在地圖上顯示巡檢車輛在特定時間段內的運動軌跡 |
GIS模塊 | 地圖制圖 | 制作巡檢區域管道及地形圖 |
地圖瀏覽 | 瀏覽道路、管線、客戶等 | |
距離量算 | 量測兩個定位點之間的距離 | |
管線定位 | 在地圖上按要求查詢管線 | |
空間定位 | 地圖導航、空間查詢 | |
其他功能模塊 | 數據發布 | 以C/S的方式透過網絡發布數據 |
遠程維護 | 通過網絡對系統遠程維護 |
系統功能模塊詳介：
1.車輛GPS實時定位在GIS地圖中對所有巡檢車輛或單個巡檢車輛的當前位置的顯示或鎖定跟蹤
2. 車輛巡檢軌跡回放
對所有巡檢車輛或指定巡檢車輛在設定時間內的巡檢軌跡回放
3. GIS模塊
以浦東道路地形圖，浦東新區自來水公司供水管網為基礎，除提供GIS系統常規功能如定位，測距，搜索，關聯分析等等外，GIS功能與系統所有功能模塊無縫連接，可以實時雙向切換通過以上功能模塊的實施，可以方便地建立以管線巡檢為核心，在GIS平臺上對管線從新建，日常運行到廢除的全面管理。可作為管線的基礎信息管理平臺，方便地與公司現有的其他信息系統作集成。
五．系統特性
1.系統采用SQL網絡型數據庫，支持多級架構，多中心級連、分布式互聯；
2. 系統具有完整安全及自動災難恢復機制，保證安全穩定，降低系統維護成本。
3. 提供標準數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接；
4. 不同于普通的巡檢管理系統，除了完善的巡檢到位功能，還可通過增加功能模塊提供對管線和設施運行狀態和參數的分析處理，貼和燃?xì)夤芫€和附屬設施的管理要求。
5. 開放式系統，維護可由用戶自行完成，維護成本低。
6. 模塊化設計，用戶可自行選擇功能模塊，。
7. 系統可通過網絡對數據庫和系統進行遠程維護。
8. 管理軟件可提供硬件加密保護，確保信息安全。
六、公司簡介
GREAT車輛GPS巡檢管理系統是由上海格瑞特科技實業股份有限公司開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統。
